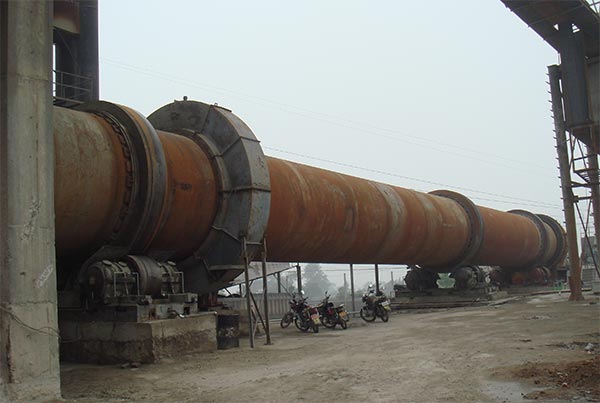

化工回转窑简介
化工回转窑包括很多种,金茂机械主要生产销售的化工回转窑包括冶金回转窑和陶粒回转窑。化工回转窑顾名思义就是冶炼各种金属所用的回转窑,这类回转窑因为要应用到化工、冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧,所以制作工艺要求很精密,属于高端产品。陶粒回转窑主要材料为超细高岭土,通过高温,作用于陶粒回转窑内的物料,主要应用于造纸以及涂料行业。
精密化工回转窑工作过程
原矿从储库经电子皮带计量秤、皮带输送机、稳料仓、锁风阀直接喂入回转窑窑尾,窑尾只设稳料仓,以减少投资。矿石进入回转窑首先进行加热,原矿在窑内和热气流逆向移动,在加热区原矿被加热到还原温度后进入到还原区。还原区火焰中心温度控制在1000℃左右,还原区热气氛温度控制700℃左右与还原煤气反应还原成磁铁矿。之后进入冷却带,与进入的煤气相遇,煤气受到预热,矿石被冷却后排出窑外,经连续斗式输送机水冷后,入储库待选。
化工回转窑应用范围:
广泛应用在工业催化剂、分子筛、活性炭、建材工业中固体物料的干燥、焙烧及活化加工工艺中。
化工回转窑结构特点:
化工回转窑按使用工作温度分为:回转干燥炉和回转焙烧两种。回转干燥炉除有热风管及高温风机部分外,其他部分构造基本与回转焙烧炉构造相同,其中回转焙烧炉可做活化炉使用。
回转式化工回转窑工作时物料在回转的炉筒中被间接加热,使被加热的物料在动态下均匀受热。与隧道窑炉,网带窑炉,箱式窑炉相比,据有颜色一致,恒温时间短,热效率高等特点。根据每种物料在干燥、焙烧及活化工艺的要求调整炉筒转速,即能获得理想的恒温时间,根据温度仪表的指示,调整每个加热段的温度即能获得理想的加热温度,使产品得到理想的干燥,焙烧及活化效果。物料在干燥、焙烧、活化过程中产生的水蒸气及各种挥发性气体通过排气口和管道排出,其冷凝水及微粒状污物从排污口排出;而经过干燥、焙烧或活化的物料随着回转的炉筒连续从出料口流出。若与连续加料机构配套,可使整个干燥、焙烧及活化过程实现生产过程自动化。
产品规格(m) | 窑体尺寸 | 产量(t/d) | 转速(r/min) | 电机功率(kw) | 总重量(t) | 备注 | ||
直径(m) | 长度(m) | 斜度(%) | ||||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 带立筒预热器窑 |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ---- |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 铝矾土煅烧窑 |
Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 预热分解窑 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | max4.23 | 800 | 1265 | 预热分解窑 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | max5 | 950x2 | 1659 | 预热分解窑 |
